VTP

VLAN Trunking Protocol

1) Lab anterior



Cerinte:

• Configurare manuala interfete de tip trunk
• Configurare manuala interfete de tip access
• Port-Security
• Maximum 3
• 1 static 2 dynamic
• Violation Protect
• Toate VLAN-urile la fiecare switch

VLAN-uri:

VLAN	Spatiu de adrese	Adrese
10	10.0.0.0/24	C1 –.1 C7 –.7
		C3 –..3 C9 –.9
20	10.0.0.0/24	C8 –.8 C6 –.6
		C4 –.4 C5 –.5
100	10.0.0.0/24	C10 –.10 C2 –.2
100		SW1 (.101) SW2 (.102), etc



• Daca erau 10 VLAN-uri pe 10 Switch-uri ?
• Trebuiau create toate cele 10 VLAN-uri pe toate cele 10 switch-urile ?
• Nu este scalabila

Tunderea manuala.

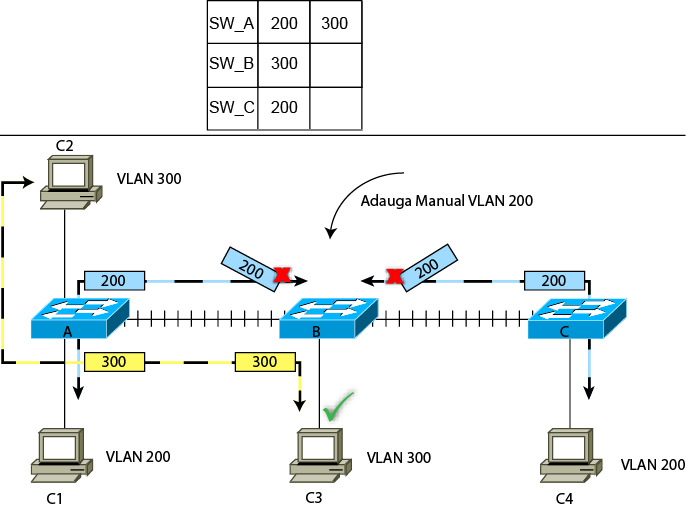

Poate fi o regula sa nu creezi VLAN-ul 300 pe sw_C. SW_C il arunca si nu floodeaza pe alte porturi de tip trunk.

Mail util este nu sa eviti sa nu creezi vlan-ul 300 pe SW_C ci sa eviti sa trimiti VLAN-ul 300 pe interfata de tip trunk dintre B si C. Astfel eviti sa consumi latimea de banda care e la comun folosita de toate VLAN-urile.

Tunderea mandual a  VLAN-urilor, pe un port VLAN-ul X pe alt port alte doua VLAN-uri, etc, astfel incat domeniile de broadcast sa fie redus la setul de Switch-uri unde exista interses este nescalabila. Si tendindta de a gresi este prezenta.

Nu se adapteaza tunderea manuala la modificarile de topologie

Ar trebui

• tunderea VLAN-urilor de pe o interfata de tip trunk sa se faca automat
• adaptara schimbarii la topologia fizica sa se realizeze automat

Exista metode de a introduce toate VLAN-urile pe mai multe switch-uri ?

- copierea VLAN.dat pe celelalte switch-uri prin FTP sau TFTP

- script-uri (Expect)

- SNMP (un soft de management care iti permite pe langa monitorizare si configurare) se pot replica comenzile date pe un switch pe alte zeci, sute etc, de switch-uri.

2) VLAN Trunking Protocol

• Layer 2.5 OSI
• proprietar CISCO
• Versiuni disponibile 1, 2, 3 (3 este recent introdusa in IOS)
  • Versiunea default (1)
• functioneaza doar pe interfetele de tip trunk (dot1q sau ISL)

Ce face VTP:

• Propagarea bazei de date cu VLAN-uri in intergul domeniu de management (v1 si 2)
• Versiunea 3 poate propaga si alte lucruri (asocierile intre instantele Multiple Spanning Tree Protocol si VLAN-urile corespunzatoare)

Ce NU face VTP:

• Nu asocieaza porturi de tip access unui VLAN.

2.1) Domenii de management (domeniu VTP)

• Totalitatea switch-urilor aflate in administrare comuna (au acelasi nume de domeniu )
• Un switch nu se poate gasi decat intr-un singur domeniu de management
• Domeniu de management se verifica la switch
• Daca primeste un header VTP al carui domeniu de management nu ii apartine switch-ul care l-a primit il ignora

• Pana unde se propaga prin mesajul VTP modificarile aduse in baza de date cu VLAN-urile ale switch-ului

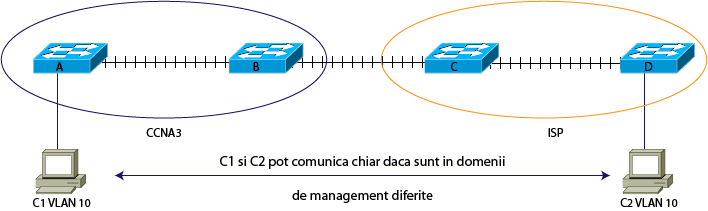

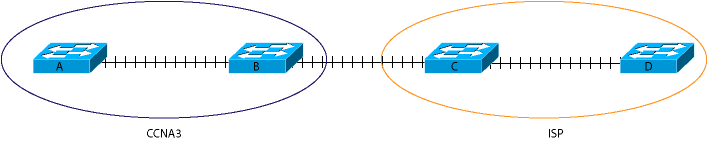

• SW L3, SW L2 alt domeniu de management, Router < panzele albe
• Numele sensitive key-sensitive
• Default este NULL (explicit)
• Nu se poate reveni la NULL odata ce a fost definit un nume
• Numele de domenii se pot modifica:
• Manual
• Se adapteaza (preia) domeniului VTP al primului mesaj VTP primit
• Daca SW_A are numele CCNA 3 si SW_B este NULL atunci SW_B va prelua numele de la SW_A si va fi parte din acel domeniu.

Resetare

1. sw#delete flash:vlan.dat
2. reboot / reload
3. singura metoda de a reajunge la NULL



2.2) Revision Configuration Number

1. Valori intre 0 si 2³²-1
2. Se incrementeaza la fiecare modificare a bazei de date cu VLAN-uri locala si devine egal cu cel primit in urma modificarilor automate (prin retea)
3. Se incrementeaza cu 1 daca:
1. Creezi un VLAN
2. Stergi un VLAN
3. Modifici un VLAN deja creat (ii schimbi numele)
4. Creezi 7 VLAN-uri deodata
1. Daca creezi 7 VLAN-uri unul dupa altul nu se incrementeaza cu 1 ci cu 7
4. Revision configuration number se compara de catre switch-ul care a primit respectivul mesaj VTP cu propriul configuration number.
1. Un Switch: Daca Revision Configuration Number este mai mare strict decat al meu eu o sa ajung sa modifc baza de date cu VLAN-uri asa incat sa fie identica cu a celui care a trimis.Se pleaca de la premiza ca daca un switch are un revision number mai mare e de mai mult timp in retea.
5. Resetarea se poate face prin:
   1. schimbarea numelui domeniului VTP
   2. schimbarea tipul VTP-ului al switch-ului
   3. prin resetarea descrisa mai sus

[32:18]

Conditiile de acceptare a mesajelor VTP de la vecini:

1. Acelasi nume de domeniu VTP
2. Aceasi versiune VTP
3. Aceasi parola VTP
4. Revision configuration number mai mic decat cel local
5. Mesajul parvine de pe o interfata de tip trunk

Tipuri de switch-uri din punct de vedere al VTP-ului

Server (implicit)	Da	Da	Da	Da	norma range (1 – 1005)	flas:vlan.dat
Cleint	Da	Da	Da	Nu	-	-
Transparent	Da	Da	Nu	Da	Atat normal cat si extended (1 – 4094)	flash:vlan.dat + running config
Situatii:	Generez mesaje VTP ?	Forwardez mesaje VTP ?	Accept modificare din retea a bazei de date ?	Pot modifica local baza de date cu VLAN-uri ?	Range-ul de VLAN-uri poate fi modificat local ?	Salveaza configuratia VTP ?



2.3) Mesaje VTP

1. VTP Summary Advertisement
2. VTP Subset Advertisement
3. VTP Request Advertisement

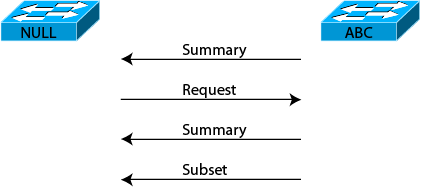

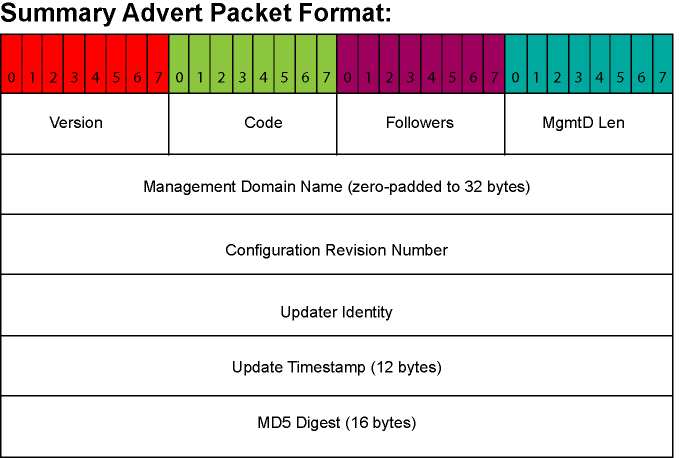

1. Mesajul VTP Summary Advertisement

• Versiune
• Domeniu
• Hash MD5
• Revision Configuration Number
• Identificarea SW (adresa IP + timestamp
• Followers

Cand se trimit si la ce interval:

• Se trimite la fiecare 300s (5min)
• La o modificare locala
  • Creare
  • Stergere
  • Modificare
• La link up daca
  • nu avem domeniu VTP
  • avem domeniu VTP si revision number este mai mic decat cel local
• La modificare locala daca
  • in urma unui request

Modificari aduse unui vlan

• Nume
• VLAN
• Stare
  • Activ
  • Suspendat (nefolosit) echivalent cu a sterge VLAN-ul, se propaga prin VTP
  • Shutdown (stare locala, echivalent cu a sterge VLAN doar pe SW local) nu se propaga prin VTP

Negocierea trunk-ului prin VTP cu DTP



Nu ajung trunk daca domeniile VTP sunt diferite

Cazuri:

• Domeniu ABC – ABC = Trunk
• Domeniu NULL – NULL = Trunk
• Domeniu ABC – NULL = Trunk
• Domeniu ABC – XYZ = Access

---

Configurare

---

sw(c)# vtp domain <nume>

sw(c)# vtp password <parola>

sw(c)# vtp version {1|2}

sw(c)# vtp mode {client|server|transparent}

sw(c)# vtp interface vlan

sw(c)# vtp file <file>

---

Vizualizare

---

sw# show vtp status

sw# show vtp counters

sw# show vtp password

sw# more flash:vlan.dat

---

Troubleshooting

---

sw# debug sw vlan vtp events

sw# debug vlan vtp packets

---
